跟網路通訊有關的資訊太雜亂了，整理了一下與 RDMA 相關的內容。有錯誤再麻煩告知，會盡速修正。

這篇是在整理各種「Direct 類」技術，特別是 RDMA，也包含其他像 DirectStorage 的技術，這些背後有一個共通核心：

盡量跳過中間層 → 減少 CPU 參與 → 減少資料複製次數 → 降低延遲、提高頻寬

下面先從 RDMA 的概念開始，依序介紹到底層網路、硬體，以及其他相關技術，中間會穿插一些具體的例子與數字。

Remote Direct Memory Access (RDMA) 是什麼？

• 定義：讓一台機器可以直接讀寫另一台機器的記憶體，不需要經過對方 CPU 的干預。
• 重點：低延遲、高頻寬、節省 CPU 資源。
• 支援的底層網路：InfiniBand、RoCE、iWARP 等不同技術都可以承載 RDMA。

可以把 RDMA 想像成：網路卡幫你把「遠端記憶體」變成像本機一樣可操作，只是權限與程式模型比較嚴格、也比較複雜。

一個具體的對比：

• 傳統 TCP Socket：一次 request 往往要走 Kernel、Socket Buffer、複製多次記憶體，延遲可能是數十到數百 μs。
• RDMA Read/Write：資料從對方記憶體直接進到本機記憶體 buffer，中間幾乎不打擾對方 CPU，延遲可以壓到個位數 μs 等級。

因此在高頻交易 (HFT)、分散式快取（例如 Memcached / Redis RDMA 版）、分散式資料庫（例如 FaRM 類型系統）等情境，常會採用 RDMA。

RDMA 工作原理：Memory Registration + Queue Pair（簡化版）

前面說 RDMA 可以「直接存取遠端記憶體」，實際上在程式層面主要靠兩個核心概念：

1. Memory Registration（記憶體註冊）
2. Queue Pair（QP）+ Completion Queue（CQ）

Memory Registration（MR）

• RDMA NIC 不會直接拿虛擬位址來用，應用程式必須先把一塊 buffer「註冊」給 NIC：
  • OS 幫你把這塊記憶體 pin 住（不會被換出到 swap）。
  • NIC 建一份「虛擬位址 → 實體位址」的對照表，並產生一組 key（L_Key / R_Key）。
• 之後 RDMA Read/Write 就是拿著「遠端位址 + key」去讀寫那塊記憶體，如果 key 不對或範圍超出，就會被 NIC 擋掉。

這也是為什麼 RDMA 應用常被說「比較難寫」：你要自己管理好哪些 buffer 有被註冊、不能亂 free。

Queue Pair（QP）和 Completion Queue（CQ）

RDMA 不像 TCP 是「一條 byte stream」，而是用佇列來溝通：

• 每個連線有一組 Queue Pair（QP）：
  • Send Queue（SQ）：放「我要送什麼」的工作（Work Request）。
  • Receive Queue（RQ）：放「我準備好接多少 buffer」的工作。
• NIC 處理完後，會在 Completion Queue（CQ）裡丟一個完成事件，程式再去 poll CQ 知道哪一個工作做完了。

程式的典型流程長得像：

1. 呼叫 verbs API 建立 QP、CQ，註冊好要用的記憶體（MR）。
2. 把「我要傳的 buffer」貼成 send work request 丟到 SQ。
3. 對方預先在 RQ 裝好 receive work request（含目標 buffer）。
4. NIC 之間透過 RDMA 把資料搬好，最後在雙方的 CQ 中留下完成事件。

RDMA 底層網路選項

InfiniBand

• 定義：一種專門設計給高效能運算 (HPC) 環境的高速網路技術。
• 重點：
  • 速度非常快（高吞吐量 high throughput、低延遲 low latency），現在常見 200Gbps、400Gbps。
  • 內建支援 RDMA，是 RDMA 最「原生」的環境之一。
• 簡單說：InfiniBand 是一種同時涵蓋「物理層 + 傳輸層」的專用網路技術，天生就為 RDMA 而生。

具體數字上的差異：

• 一般資料中心 10GbE / 25GbE 的 TCP 延遲，可能是 30-100 μs 起跳。
• 同樣規模下，InfiniBand 叢集可以把一趟通訊壓到 1-2 μs，差一個數量級以上。

因此很多 HPC 叢集與 Top500 超級電腦的互聯網路，常使用 InfiniBand 或類似規格。

RDMA over Converged Ethernet (RoCE)

• 定義：讓 RDMA 可以在以太網路 (Ethernet) 上跑。
• RoCE v1 (RoCE)：
  • 工作在 Layer 2（資料鏈結層）。
  • 限制在同一個以太網域內 (L2 broadcast domain)，不能跨 Router。
• RoCE v2 (RoCEv2)：
  • 工作在 Layer 3（網路層，IP 層）。
  • 可以跨 Router，支援更大型的資料中心部署。

RoCE 的好處是可以沿用既有的 Ethernet 生態，但為了保證延遲與可靠性，網路調教會比一般 TCP/IP 困難很多。

一個實際的部署方式：

• 大型雲端資料中心，把 Spine/Leaf 交換器都換成支援 PFC/ECN 的交換器。
• 機櫃內的伺服器 NIC 支援 RoCEv2，跑 100GbE 或 200GbE。
• 上層服務（例如分散式儲存、AI 訓練框架）直接用 RDMA verbs / libibverbs 訪問遠端記憶體或 NVMe-oF 目標。

iWARP

• 定義：讓 RDMA 跑在 傳統 TCP/IP 網路 上的協定。
• 特點：
  • 完全走 TCP/IP，所以用一般 Ethernet 也能跑，不需要像 RoCE 一樣要求 Lossless Ethernet。
  • 延遲稍高，但部署相對簡單（因為可以沿用既有的 L3 TCP/IP 網路架構）。
• 場景：在已經有大規模 L3 TCP/IP 網路的資料中心中，若想導入 RDMA 功能，可以在新採購或汰換伺服器時選用支援 iWARP 的 NIC，無需針對整體網路做類似 RoCE 那樣的大幅度調整。

RDMA 相關硬體

RDMA-capable NIC (rNIC)

• 定義：支援硬體 RDMA 的特製網路卡，例如 Mellanox ConnectX 系列。
• 特點：
  • 內建 RDMA Engine，可以在 NIC 上處理 RDMA 協定。
  • 依型號支援 RoCE、InfiniBand，有些也支援 iWARP。

這種 NIC 是 RDMA 世界的常見配備，沒有它時，許多 RDMA 功能就只能以軟體模擬方式提供。

在雲端平台上，機型名稱有時會直接顯示是否具備 RDMA 能力，例如：

• AWS：c7gn、p4d 等，背後就是帶有高階 rNIC / InfiniBand 的機型。
• Azure：HBv3、ND A100 v4 等 HPC / GPU 機型，也會標出 InfiniBand 200Gbps / 400Gbps。

選擇這類機型時，通常就代表底層已配備支援 RDMA 的 NIC。

有些 Infiniband 使用類似 QSFP 外型 (QSFP+/QSFP28/QSFP56/QSFP112)，但不是 Ethernet 用的 QSFP+，是 InfiniBand 認證模組。

DPU (Data Processing Unit) 上的 RDMA 加速

• 定義：像 NVIDIA BlueField 這種 DPU 裝置，本身內建 RDMA 處理能力，可以 offload 更多網路與安全相關負載。
• 特點：
  • NIC + 多核 CPU + 加速引擎的混合體。
  • 可以在 NIC 端就做 Security / QoS / Overlay 解封裝 等工作。
• 場景：雲端數據中心、超大規模部署（例如 AWS、Azure 內部大量使用這類裝置）。

其他跟 RDMA 有關的技術

Soft-RDMA（Software RDMA）

• 定義：用 CPU + Kernel 模擬 RDMA 行為的軟體實作。
• 特點：
  • 硬體沒有 RDMA 支援時也能用。
  • 延遲與效能明顯不如真正的硬體 RDMA，但部署與開發比較省事。
• 用途：
  • RDMA 應用程式開發與測試。
  • VM / 容器內部的模擬環境。

例如：本機只有普通 1GbE NIC，但如果想寫一個 RDMA Key-Value Store，可以用 Soft-RDMA 在多個 VM 之間模擬 RDMA API，等確定程式邏輯正常，再丟到 InfiniBand / RoCE 環境做壓測。

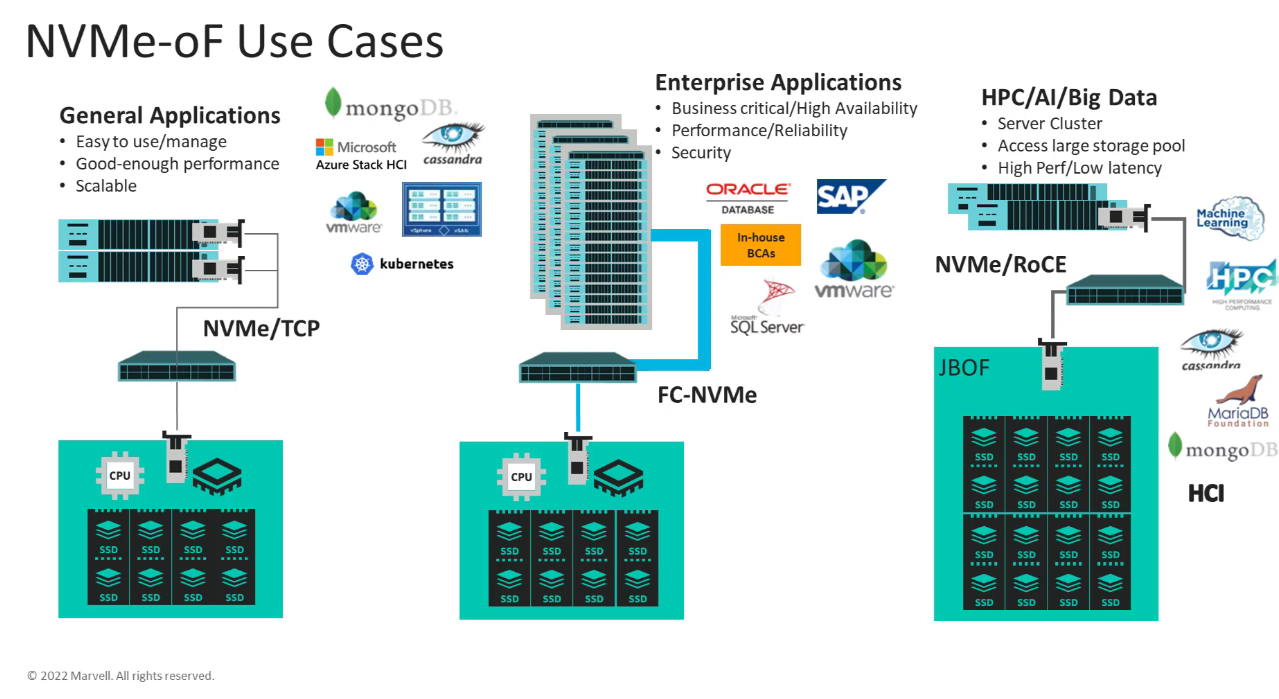

NVMe over Fabrics (NVMe-oF) with RDMA

• 定義：讓 NVMe SSD 可以「跨網路」直接被存取，RDMA 是其中一個常見的底層通訊方式。
• 協定選項：
  • NVMe/RDMA：用 RDMA 傳 NVMe 命令，效能最佳。
  • NVMe/TCP、NVMe/FC：其他常見實作，但通常延遲較高。
• 場景：超高速分散式存儲系統，例如大型資料湖或分散式資料庫的底層存儲。

更具體的部署方式：

• 多台儲存節點上各自掛 NVMe SSD，透過 NVMe-oF + RDMA 暴露成「遠端 NVMe 目標」。
• 應用伺服器看到的是一片邏輯上的 NVMe 空間，實際上由多台機器的 NVMe 透過網路組成，延遲可能只比本機 NVMe 慢幾 μs 到十幾 μs，但容量可以水平擴充到數十 TB、數百 TB。

RDMA over PCIe

• 定義：把 RDMA 的傳輸機制搬到 PCIe 總線上，用於「主機內部裝置之間」的超高速通訊，而不是跨機器的網路。
• 技術方向：Compute Express Link (CXL) 標準與這類概念十分接近。
• 場景：GPU、FPGA、DPU 等異質加速器之間，做超低延遲資料交換。

RDMA 的「失敗風險」與網路調教

RDMA 通常假設網路環境「接近 Lossless」（不能隨便掉封包，否則重傳成本會放大），所以在 RoCE 場景下，資料中心常常要額外搭配這些技術：

• PFC (Priority Flow Control)
• ECN (Explicit Congestion Notification)
• DCQCN (Data Center Quantized Congestion Notification)

這些都是為了在 Ethernet 上盡量模擬一個「對 RDMA 友善」的網路環境。沒調好時，RDMA 不但不快，還可能因為擁塞或 Head-of-Line Blocking 讓整個網路變得更難排錯。

實務上常見的問題包含：

• 某一條鏈路出現輕微擁塞，但因為 PFC 設定不佳，整個交換器被反壅塞拖慢，RDMA 流量延遲升高。
• 傳統 TCP 流量和 RDMA 流量混在同一個 Priority，互相干擾，導致 RDMA 效能低於預期，甚至不如普通 TCP。

其他 Direct 類技術

Direct IO

• 定義：在存取硬碟 (Storage) 時，直接繞過 OS 的 Page Cache，從程式直接讀寫磁碟。
• 常見場景：
  • 資料庫 (Database) 在做大量 IO 時，想避免多一次 Memory Copy 和 Cache 汙染。
  • 高效能儲存系統，自行管理快取策略。

例如：

• MySQL / PostgreSQL 這類資料庫，通常會自己管理 Buffer Pool，如果再經過 OS Page Cache，會多一層快取，記憶體使用更難預測。
• 透過 Direct IO，資料會從磁碟直接進到 DB 自己的 Buffer Pool，不會在 OS cache 裡再留一份。

GPU Direct（NVIDIA）

• 定義：NVIDIA 提出的技術總稱，讓 GPU 之間，或 GPU 與其他裝置（例如 NIC、Storage）可以更直接地搬運資料，而不必繞過 CPU 和主記憶體。
• 重點：最大化 GPU 資源使用效率，特別重要於機器學習、深度學習與 HPC 場景。
• 分成好幾種不同用途的子技術，每一種處理的是不同路徑的資料搬運問題。

GPU Direct Peer-to-Peer (P2P)

• 用途：讓同一台伺服器內，不同 GPU 之間可以直接存取彼此的記憶體。
• 特點：
  • GPU 之間透過 PCIe（或 NVLink 等）互相傳資料。
  • 不需要繞到 CPU memory 再轉一圈。
• 場景：多 GPU 深度學習訓練，例如模型並行、資料並行訓練。

舉例：一台機器上有 8 張 GPU，在做資料並行訓練時，每一個 mini-batch 結束都要做 AllReduce，把梯度加總。沒有 P2P / NVLink 時，所有梯度都得先繞到 CPU memory 再分送出去；有 P2P / NVLink 時，GPU 之間可以直接互傳，梯度同步時間會明顯縮短。

GPU Direct RDMA

• 用途：讓 GPU 記憶體可以直接透過網路卡 (NIC) 傳到其他伺服器的 GPU 或 CPU。
• 特點：
  • 典型搭配 InfiniBand 或 RoCE 網路。
  • 直接把「GPU ↔ GPU」或「GPU ↔ 遠端記憶體」的資料搬運壓到 NIC + RDMA 來做。
• 場景：
  • 分散式深度學習訓練（例如多機多卡訓練大型 Transformer）。
  • HPC 叢集的數值運算（例如 CFD、分子動力學）。
  • GPU 直接寫入 Storage Server（例如分散式檔案系統的節點）。

用文字示意一下資料路徑：

[機器 A GPU 記憶體]
    │
GPU Direct RDMA
    │
    - 多台儲存節點上各自掛 NVMe SSD，透過 NVMe-oF + RDMA 暴露成「遠端 NVMe 目標」。
[NIC (Ethernet / RoCE / InfiniBand)] ── RDMA ──> [NIC (機器 B)]
                                                   │
                                              [機器 B 記憶體 或 GPU]

• MySQL / PostgreSQL 這類資料庫，通常會自己管理 Buffer Pool，如果再經過 OS Page Cache，會多一層快取，記憶體使用更難預測。
• 在這些場景中，常見的 GPU 通訊庫是 NVIDIA NCCL（例如 PyTorch 的 DistributedDataParallel 或 DeepSpeed 背後多半都在呼叫 NCCL）。NCCL 會負責選擇適合的通訊拓樸（ring、tree 等），並在可用時利用 GPUDirect RDMA + InfiniBand / RoCE 來實作 AllReduce、AllGather 等操作。從「有沒有 NCCL」的角度，大致可以這樣理解：
  • 沒有 NCCL 時: 工程師要自己處理 GPU 間通訊、拓樸設計、RDMA 傳輸細節。
  • 使用 NCCL 時: 直接呼叫 NCCL API，由 NCCL 決定是否用 RDMA / GPUDirect，以及用什麼拓樸來做 AllReduce 等操作。

GPU Direct Storage (GDS)

• 用途：讓 GPU 可以直接從 NVMe SSD 等存儲裝置讀取或寫入資料。
• 特點：
  • 資料不需先讀到 CPU memory 再複製到 GPU memory。
  • 對於資料集超大的訓練（例如 Llama 3 那種 TB 等級資料）特別有感。
• 場景：各種需要高速資料載入的 GPU 工作負載。

資料路徑上的差異：

• 沒有 GDS 時，資料路徑是「NVMe → CPU Memory → GPU Memory」，每一批次都要多一次複製。
• 有了 GDS，路徑變成「NVMe → GPU Memory」，在多機多卡訓練大模型時，資料讀取端的瓶頸可以被大幅推後。

具體案例：DGX H100

DGX H100 是 NVIDIA 的旗艦 AI 訓練伺服器，可以用來說明前面介紹的各種技術如何實際整合在一起：

各技術在 DGX H100 中的角色：

• GPU Direct P2P + NVLink：同一台 DGX 內的 8 張 GPU 透過 NVLink 互連，單機內的 AllReduce 走 NVLink（900 GB/s），不需要經過 CPU memory。
• GPU Direct RDMA + InfiniBand：每張 GPU 各配一張 400Gbps ConnectX-7，跨機器的梯度同步走 InfiniBand + GPUDirect RDMA，資料直接從 GPU 記憶體送出，不經過 CPU。
• NCCL：PyTorch DDP / DeepSpeed 背後呼叫 NCCL，由 NCCL 自動決定機內走 NVLink、跨機走 InfiniBand。
• GPU Direct Storage：訓練資料可以從 NVMe SSD 直接載入 GPU memory，減少 CPU 瓶頸。
• NVMe-oF：在大型叢集中，訓練資料可能存放在遠端儲存節點，透過 NVMe-oF + RDMA 讓多台 DGX 共用同一個高速儲存池。
• Ethernet 只做管理：SSH、監控、OS 管理流量走 100GbE Ethernet，訓練相關流量全部走 InfiniBand。

不同世代 DGX 的網路配置對照：

DirectStorage（Microsoft）

Windows 11 上推出的 DirectStorage，可以理解成「遊戲版」的 Direct 技術：

• 遊戲素材（貼圖、幾何模型等）從 SSD 直接送到 GPU，而不是先經過 CPU 解壓再搬一次。
• CPU 不用負責大量 IO + 解壓縮，可以把時間留給 AI、物理解算、遊戲邏輯等其他工作。

在支援 DirectStorage 的組合（PCIe 4.0/5.0 NVMe + 新一代顯示卡）下，遊戲進入地圖或載入大型場景時的讀取時間有機會縮短，並更容易實作邊玩邊載入場景的設計，減少長時間 loading 畫面。

總整理：幾種 RDMA / Direct 類硬體比較

References

• RDMA NIC: Features and How to Choose?
• NVIDIA GPUDirect
• GPUDirect Storage (GDS)的基本概念
• NVIDIA/gds-nvidia-fs: NVIDIA GPUDirect Storage Driver
• DirectX新I/O功能DirectStorage正式登陸PC，可大幅強化遊戲載入速度
• RDMA - Key Technology for Arithmetic Networks
• What is a DPU A Data Processing Unit Quick Primer
• 【高效率GPU I/O躍居次世代AI資料中心重要角色】輝達GPU直連應用架構的進化
• Quick Concepts Part 1 - Introduction to RDMA

本文部分內容由ChatGPT-4o, GPT-5.1協助生成，作者具備相關專業能力，對 AI 產出內容進行審核與把關，並對文章的正確性負最終責任。若文中有錯誤之處，敬請不吝指正，作者將虛心接受指教並儘速修正。
