記錄一下如何用 VSCode 寫 paper

前言

為了測完整的安裝流程，我用 virtualbox 裝了一個乾淨的 windows 10。記錄到可以編譯 latex 的最簡化流程就好，所以本篇的終端機使用的是 powershell 而不是 WSL。在 Ubuntu 理論上也可以套用這個方法，不過安裝的套件就不同，例如: MikTex 就要換成 Tex Live ¹。

本篇範例使用 ACM 釋出的模板 ²，因此 IEEE 或是學校畢業論文的模板可能會有所不同。

因為圖太多了，所以使用 “示意圖” 按鈕來隱藏圖片，想參考時打開即可。

LaTeX Cheat sheet

• Getting to Grips with LaTeX
• List of LaTeX mathematical symbols
• Latex Tables Generator

安裝套件

安裝順序應該沒關係，本篇測試順序是 VSCode → MikTex → Perl。

Perl

這裡直接安裝推薦的版本: Strawberry Perl，選 64-bit 版本。

示意圖

MikTeX

這個是 Latex 編譯器包，安裝網址: https://miktex.org/download。

安裝完後會跳出提醒來安裝所有更新。

示意圖

打開 powershell 輸入 latexmk.exe 確認安裝正確。可能會先跳出一個視窗要安裝新套件，點選 install 即可。

示意圖

VSCode

建議安裝時打開 “以 Code 開啟” 的功能。

示意圖

外掛

理論上必要的只有 latex-workshop 和 preview-pdf，其他的選用。

• james-yu.latex-workshop
• analytic-signal.preview-pdf
• mhutchie.git-graph
• coenraads.bracket-pair-colorizer (已內建)
• valentjn.vscode-ltex: 英文文法檢查，需要安裝 Java (改用 Grammarly)
• znck.grammarly: 上官網申請免費帳號後用 grammarly.login 登入
• vscode-icons-team.vscode-icons

示意圖

latex-workshop 設定

使用 Ctrl-Shift-P，輸入 setting，打開 json 檔。經過下方設定可以在 pdf 顯示視窗點兩下就連結回對應位置的 tex 程式碼；反之，在 tex 程式碼可以使用 Ctrl-Alt-j 前往 pdf 對應位置。

{
    "latex-workshop.hover.preview.enabled": true,
    "latex-workshop.hover.preview.scale": 2,
    "latex-workshop.message.error.show": true,
    "latex-workshop.message.warning.show": false,
    "latex-workshop.synctex.afterBuild.enabled": true,
    "latex-workshop.view.outline.sections": [
        "part",
        "chapter",
        "section",
        "subsection",
        "subsubsection",
        "paragraph"
    ],
    "latex-workshop.view.pdf.internal.synctex.keybinding": "double-click",
    "latex-workshop.view.pdf.viewer": "tab",
}

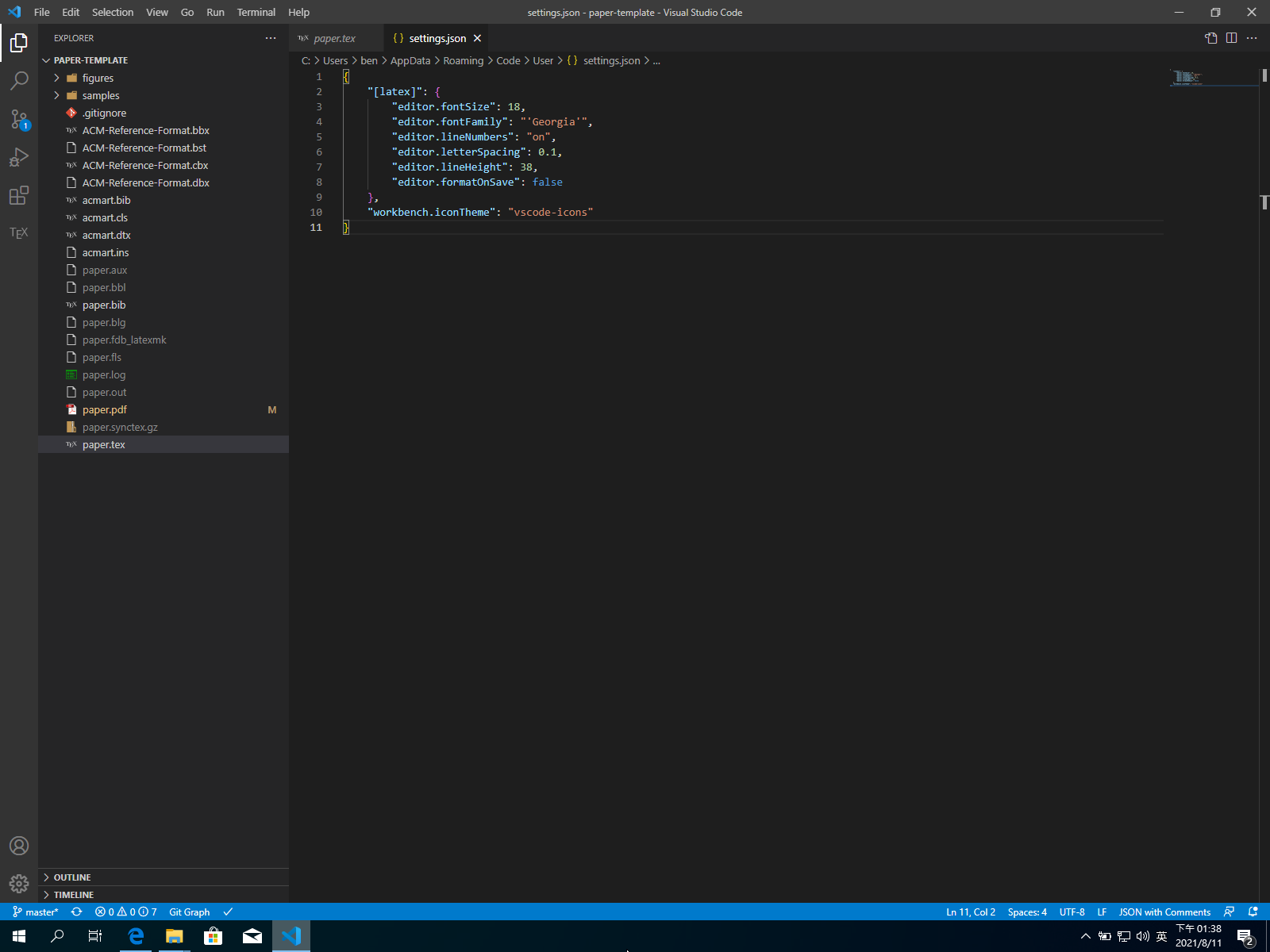

VSCode 針對 latex 文字顯示設定

同樣 json 設定檔。可加入如下設定，這樣只會針對 latex 設定，而不會影響程式編輯。

{
    "[latex]": {
        "editor.fontFamily": "'Georgia','iA Writer Duospace', 'Dejavu Sans Mono'",
        "editor.fontSize": 22,
        "editor.formatOnSave": false,
        "editor.letterSpacing": 0.2,
        "editor.lineHeight": 44,
        "editor.lineNumbers": "on",
        "editor.wordWrap": "bounded",
        "editor.wordWrapColumn": 100
    },
}

示意圖

範例 (optional)

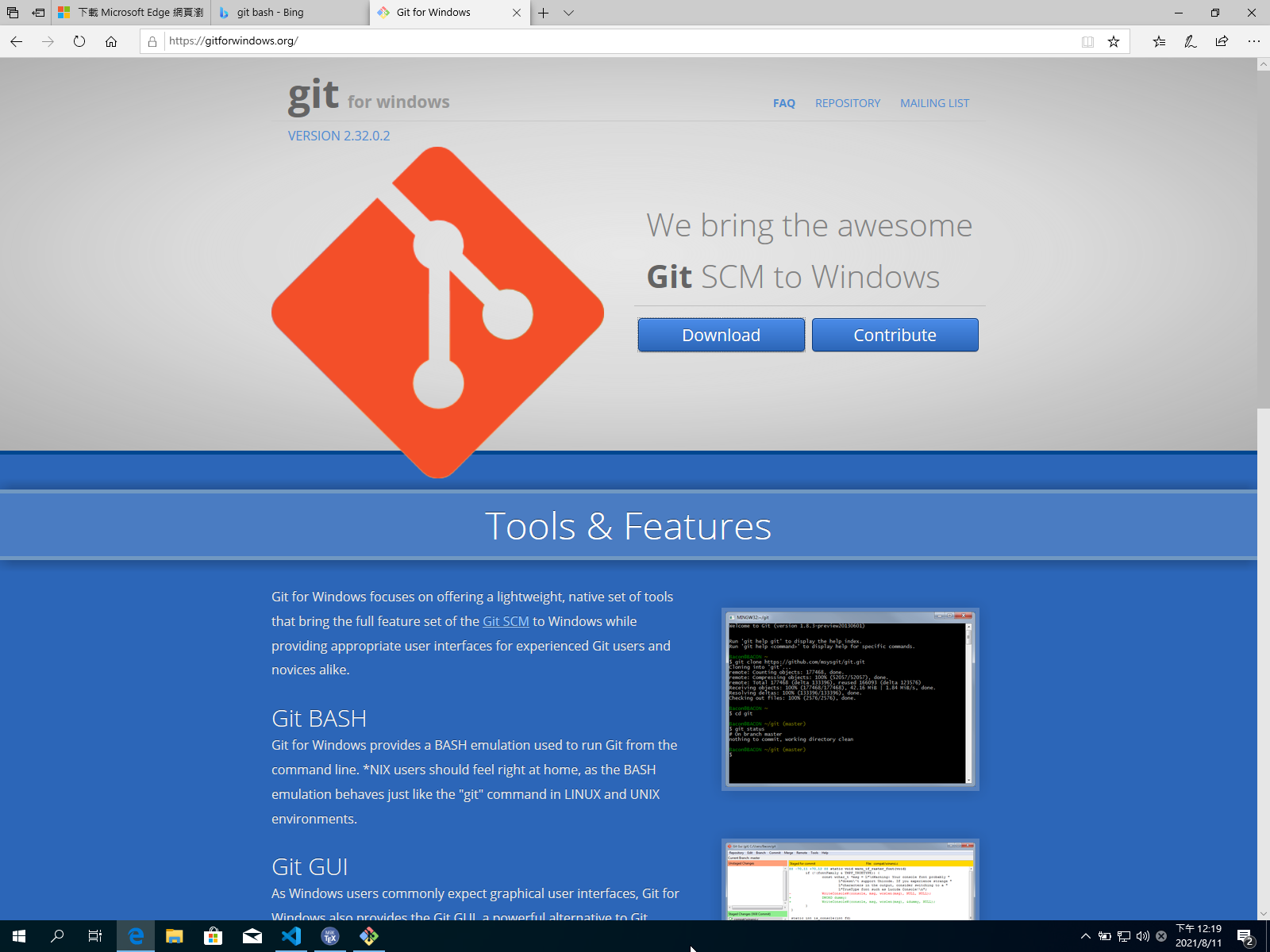

這裡直接使用 git 來拉範例 (使用 ACM 模板)，因此會需要用到 git，可直接安裝 git for windows，或直接上 github 下載也可以。若已經有其他範例可以直接用 code 打開該資料夾。

示意圖

直接在 powershell 執行下面指令 (前方 > 不需要複製)，就會看到 vscode 打開範例資料夾。

> git clone https://github.com/aben20807/paper-template.git
> code .\paper-template\

點開 paper.tex 檔案後，左方會出現 TEX 的圖示，點開後執行編譯的 recipe (最長那個)。這時候會跳出安裝套件的視窗。

示意圖

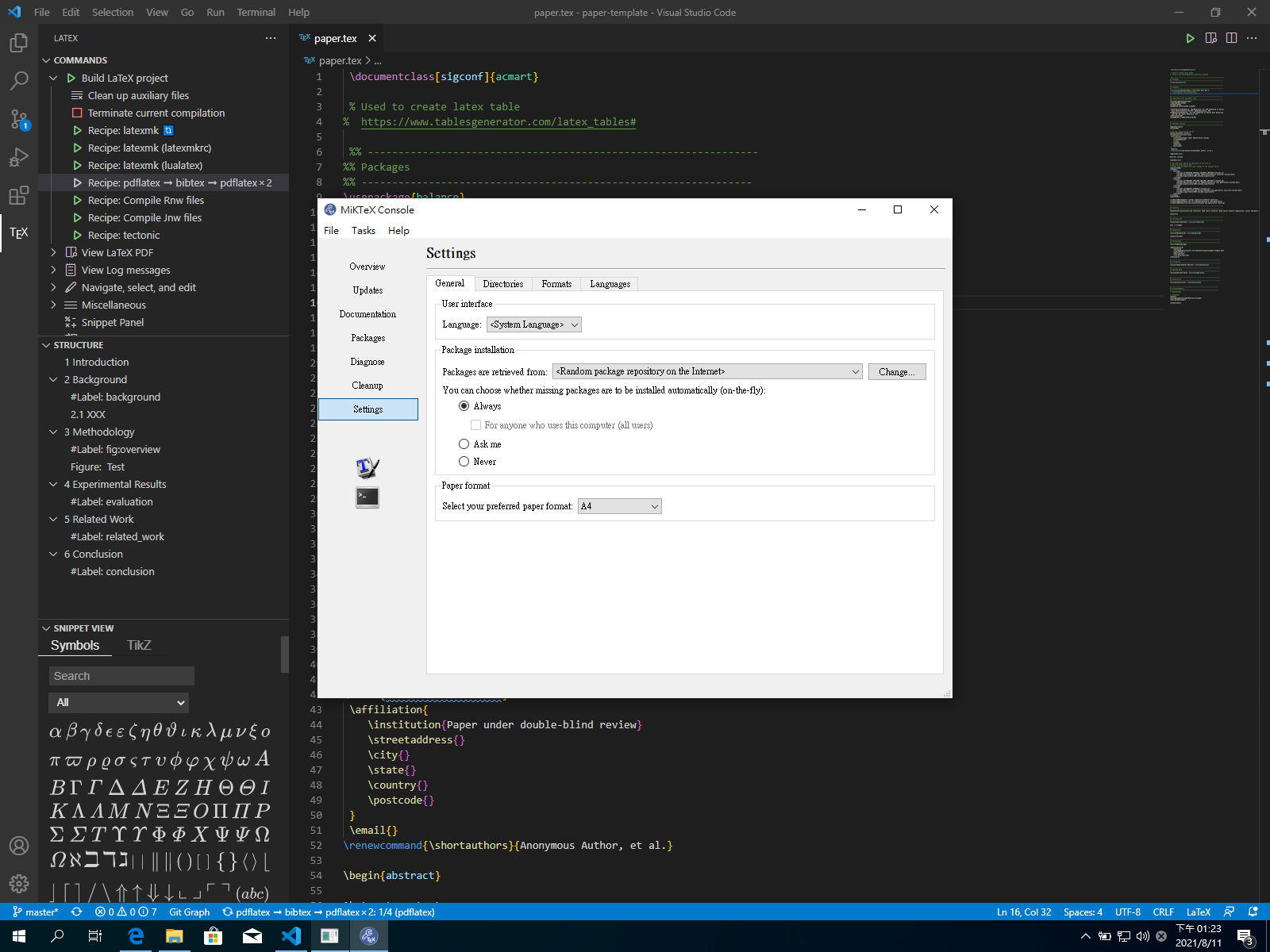

如果不想要一個一個點的話可以從開始選單中找 “MiKTex Console”，在 setting 中把自動安裝套件改成 Always。

示意圖

最後就成功把範例編譯完成

錯誤排除

• 有時候 pdf viewer 在編譯後不會自動更新，這時候要先關閉那個分頁，再重新打開即可。
• 編譯失敗時會出現打開錯誤訊息的視窗，或是可以直接開啟 LaTeX Compiler 的 Output，如上圖 (完成) 下方視窗所示。
